目前市面上的硅膠產(chǎn)品硬度大概在0度至70度之間，這些硬度的硅膠都是可以制成相應(yīng)的產(chǎn)品。就0度硅膠和20度硅膠來(lái)說(shuō)它們本身的材質(zhì)沒(méi)有太大的區(qū)別，主要區(qū)別就是體現(xiàn)在柔軟程度方面，相地來(lái)說(shuō)10度硅膠的硬度更低，而20度的硅膠略高一些，它們多可以制作成食物模具、仿真類(lèi)假物模具等，可以說(shuō)用途沒(méi)有太明顯的區(qū)別。

疑問(wèn)：硅膠度數(shù)是什么意思，度數(shù)越高代表成型后越軟還是越硬。一般情況下硅膠最軟是多少？

解答：度數(shù)就是說(shuō)硅膠硬度，度數(shù)越高硬度就越高，如：70duro比50duro 的硬度高。我見(jiàn)過(guò)最軟的硅膠為10duro雖然我很聰明，但這么說(shuō)真的難到我了。

10度液態(tài)硅橡膠的優(yōu)點(diǎn)

柔軟不出油的0度液態(tài)硅膠為加成型模具有機(jī)硅橡膠，通常也稱雙組份室溫硫化加成型有機(jī)硅橡膠（以下簡(jiǎn)稱硅橡膠）。硅橡膠A、B組份都為可流動(dòng)性的液體，其中A組份含鉑金觸媒催化劑或其它助劑，雙組份混合后可室溫固化也可加溫固化。

10度液態(tài)硅橡膠產(chǎn)品特點(diǎn)

·不受制品厚度限制,可深度固化；

·低收縮率，交聯(lián)過(guò)程中不放出低分子，故體積不變，收縮率小于0.1%；

·具有優(yōu)良的耐高溫性，溫度可以達(dá)到200-300度；

·食品級(jí)，無(wú)毒無(wú)味，通過(guò)FDA食品級(jí)認(rèn)證；

·高抗拉、抗撕裂力，翻模次數(shù)多；

·流動(dòng)性好，易灌注；既可室溫固化也可加溫固化，操作方便；

硅膠比例介紹

1、硅膠制品的軟度，可以根據(jù)工藝的不同，軟硬度也不相同，如果是液態(tài)硅膠工藝而言，可以做低度數(shù)的硅膠制品，比如說(shuō)0度到20度，就算拿到手上都是很粘的，這類(lèi)型的硅膠制品一般很少，而且開(kāi)發(fā)一套液態(tài)硅膠模具特別的貴，一般少的也要好幾萬(wàn)塊。液態(tài)工藝做得比較多的就10度到20度左右，對(duì)于有的硅膠雜件制品，用液態(tài)工藝做出來(lái)的硅膠制品不好自拆，因?yàn)椴牧系脑?，這樣就導(dǎo)致一個(gè)問(wèn)題是毛邊不光滑，外觀有毛刺。所以液態(tài)工藝適合做低度數(shù)的硅膠制品，而不要求自拆很?chē)?yán)格。

2、另外一種就是固態(tài)工藝了，目前行業(yè)內(nèi)在固態(tài)硅膠工藝能做的最低軟度就是30度左右，最高度數(shù)是80度，更高的度數(shù)雖然也能做，但是不良率太高，很脆性，也不好自拆。所以固態(tài)工藝最適應(yīng)的軟硬度數(shù)是30度到70度之間。不能做更軟的，但是自拆邊比較好，外觀漂亮，無(wú)毛刺。

3、對(duì)于10度到20度之間這個(gè)度數(shù)的硅膠制品，不論的液態(tài)工藝還是固態(tài)工藝生產(chǎn)，都是有一定的難度的，而且自拆要求嚴(yán)格，軟度也能做到，這樣的也很少有硅膠制品廠能做。

0度人體硅膠是什么意思？

硅膠軟硬度都是采用邵氏A硬度來(lái)區(qū)分，一般情況下邵氏值數(shù)值越高硬度越硬。硅膠分為固體硅膠和液體硅膠，固體硅膠硬度范圍在20度-90度，常用為30度-70度。液體硅膠的硬度一般有0-60度，不同硬度有著不同硬度的用途。那么0度人體硅膠又是什么意思？0度人體硅膠是指達(dá)到邵氏值0度的一種人體外形、胸貼、仿真人體面這類(lèi)人體硅膠。

0度硅膠是一款超軟的硅膠，顏色為半透明液體，具有優(yōu)良的電性能和化學(xué)穩(wěn)定性，耐氣候老化，生理惰性，無(wú)毒無(wú)味，線收縮率低等易操作特點(diǎn)。0度的軟膠就類(lèi)似于嬰兒皮膚，義乳的硬度。

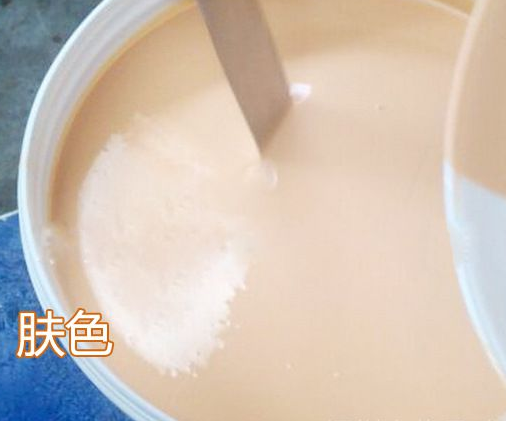

0度人體硅膠操作將A、B組份按1:1混合均勻，真空脫泡后即可澆灌，操作時(shí)間在0.5～3小時(shí)左右，硫化時(shí)間(室溫)12-24小時(shí)，加溫80°C-120°C可在數(shù)十分鐘內(nèi)硫化。室溫快干型操作時(shí)間小于20分鐘，硫化時(shí)間為1小時(shí)。宏圖人體硅膠可根據(jù)客戶使用要求定制顏色。

人體硅膠操作注意，由于人體硅膠是加成型硅膠，不要和任何縮合型硅膠相接觸，否則會(huì)引起固化劑中毒，造成硅膠不會(huì)固化的現(xiàn)象。水、雜質(zhì)、有機(jī)錫催化劑、酸、堿等其它含硫、磷、氮的有機(jī)物可影響膠的固化，使用時(shí)不能混入或接觸這些物質(zhì)。

0度以下人體硅膠有什么用？

加成型液體硅膠硬度有從0度到60度，中間每隔5度一個(gè)單位來(lái)區(qū)分，每個(gè)硬度下的加成型液體硅膠都有不用的用途。一般加成型液體硅膠的硬度分為高硬度、中硬度、軟硬度，下面來(lái)介紹下不同硬度的硅膠匹配的硅膠用途有哪些。

高硬度的加成型液體硅膠都是再40度到60度左右，這種硬度下的硅膠固化成型以后，基本上是沒(méi)有彈性的，硬邦邦的，然后就是性能也會(huì)比較脆。選用40度到60度的硅膠可以用來(lái)做夾具模具或者手板模具，還有一些更為精密零件的模具也會(huì)用到液體硅膠做模具。因?yàn)槟＞吖枘z的硬度越高，模具縮水率就會(huì)越小，不容易變形，能夠達(dá)到完美復(fù)制精美紋路的效果。另外就是液體硅膠膠輥。

中等硬度的加成型硅膠硬度在10-30度，這種硬度范圍下的加成型硅膠使用用途是最廣泛的，基本上都是用來(lái)做些簡(jiǎn)單的小件模具。用途有香皂、蠟燭、食品蛋糕等模具。因?yàn)?0-30度的硅膠在抗撕裂性能、拉伸強(qiáng)度、或者伸長(zhǎng)率率方面都是可以的，能夠在翻模過(guò)程中反復(fù)使用。

那么軟硬度的加成型液體硅膠都在0度以下的，也叫人體硅膠。0度以下的人體硅膠有什么用呢？0度以下的人體硅膠主要是用于制作成人玩具性用品、硅膠醫(yī)療模型、仿真人體模型等。0度人體硅膠廣泛用于制作仿真人體面具頭套、醫(yī)療縫合練習(xí)模型等領(lǐng)域，手感柔軟彈性好，不冒油不發(fā)粘表面效果好。
